  PRODUCT
Product name:Wafer Dou-disc Swing Check Valve


概 述
止回阀安装在管路系统,其主要作用是防止介质倒流,止回阀是一种依靠介质压力开启和关闭的自动阀门。
以往国内普遍采用的是H44型法兰连接旋启式止回阀和H41型法兰连接升降式止回阀,这种传统的止回阀体积笨大,流体阻力大,阀门关闭时水锤压力高,安装、维修难,使用寿命短。
我公司针对传统结构止回阀存在的问题,以美国API标准和德国DIN标准为依据,结合我公司多年来在阀门试验研究、开发设计、加工制造等方面的丰富经验,研制开发了H76型对夹双瓣旋启式止回阀和H71型对夹式升降式止回阀系列产品,经石化、冶金、电力、轻工、食品等行业的企业和设备配套厂家的多年使用,效果良好,深受用户好评。
产品经省级科学技术成果鉴定,技术上有创新,达到国内领先水平。并获第四届中国新技术新产品博览会银奖,并被推荐为浙江省高质量科技产品。我公司负责起草的国家机械行业标准JB/T 8937-1999《对夹式止回阀》已在全国发布实施,为新技术的推广与应用、为行业的技术进步做出了积极的贡献。
结构特点
1、结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8;
2、体积小、重量轻,其重量只有传统法兰止回阀的1/4~1/20;
3、阀瓣关闭快速,水锤压力小;
4、水平管道或垂直管道均可使用,安装方便;
5、流道通畅、流体阻力小;
6、动作灵敏、密封性能好;
7、阀瓣行程短、关阀冲击力小;
8、整体结构、简单紧凑、造型美观;
9、使用寿命长、可靠性高。
用 途
对夹旋启式止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150~2500;公称通径DN15~1200mm、NPS1/2~48;工作温度-196~540℃的各种管路上,用于防止介质倒流。
通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
标准规范
设计与制造
结构长度
配管法兰
压力-温度等级
试验与检验
API594、

API 6D、

JB/T8937
API594、

API6D、

JB/T8937
JB/T74~90、
GB/T9112~9124、
GB/T 13402、
HG 20592~20635、
SH 3406
ANSI B16.5、
API 605、
ASME B16.47、
DIN 2543~2548、
JB/T74、
GB/T9124、
HG20604~20625、
ANSI B16.34、
DIN 2401、
SH 3406
API598


JB/T9092

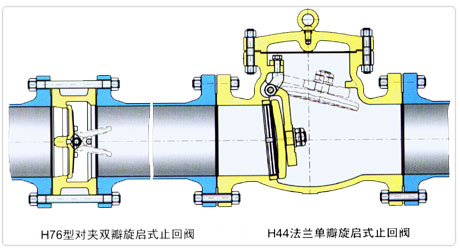

旋启式止回阀对比
结构
形式
H76型对夹式双瓣旋启式止回阀
H44型法兰单瓣旋启式止回阀
水锤
压力
水,阀瓣行程短、且有弹簧辅助关闭、关阀速度快 很大,阀瓣行程长,需要较长的关闭时间
H76型的水锤压力只有H44型的1/2~1/5
尺寸
重量
结构长度很短、体积小、重量轻。
为阀门的安装、搬运、存放及管道的布置带来很大的便利,并能大量节约材料、降低造价
结构长度很长,体积笨大,重量很重
H76型的结构长度只有H44型的1/4~1/6,H76型的重量只有H44型的1/4~1/10
流体
阻力
小,流体阻力系数ξ为2.6~0.7。
随着阀门口径的增大,流体阻力系数减小。
小,流体阻力系数ξ为1.3~3,
但低压工况下,阀瓣不能完全开启,流体阻力大。
流体阻力随着阀门口径的增大而增大。
安装
可水平安装或垂直安装,重量轻,不必为阀门设置支座。 可水平安装或垂直安装,
大口径阀门重量重,需设置支座
开启
压力
很小,阀瓣在很小的压差下就能完全打开 较大,阀瓣在较大的压差下才能完全打开
可靠性
阀门为整体结构,简单紧凑。
阀门关闭时冲击力小,水锤压力小,阀门寿命长,可靠性高。
阀门关闭时的巨大冲击力及水锤压力容易损坏阀门

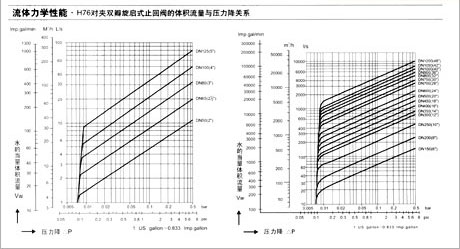

水的当量体积流量Vw与实际流体的体积流量V按下式换算:
式中:Vw-水的当量体积流量,1/S;
ρ-流体密度,kg/m3
V-实际流体的体积流量,1/S。

公称通径

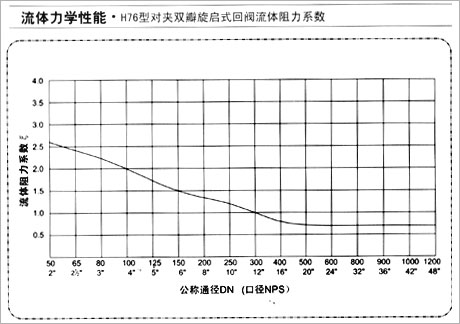

阀门全开启时的流体阻力系数ξ
常温下阀门全开启时的水流量系数
流体的流向
DN
NPS
Kv(m3/h)
Cv(U.S)
Cv(U.K)
开启压力近似值KPa
50
2
2.6
63
74
62
2
1
65
21/2
2.4
109
128
107
2
1
80
3
2.3
172
201
169
2
1
100
4
2.0
289
338
283
2
1
125
5
1.8
476
557
466
2
1
150
6
1.5
750
878
735
2
1
200
8
1.3
1432
1675
1403
2
1
250
10
1.2
2330
2726
2283
2
1
300
12
1.0
3676
4301
3602
2
1
350
14
0.9
5274
6171
5169
2
1
400
16
0.8
7306
8548
7160
3
1
450
18
0.8
9246
10818
9061
3
1
500
20
0.8
11415
13356
11187
3
1
600
24
0.7
17573
20560
17222
3
1
700
28
0.7
23919
27985
23441
4
1
750
30
0.7
27458
32126
26909
4
1
800
32
0.7
31241
36552
30616
4
1
900
36
0.7
39539
46261
38748
4
1
1000
40
0.7
48814
57112
47838
4
1
1050
42
0.7
53817
62966
52741
4
1
1200
48
0.7
70292
82242
68886
4
1

配管法兰
公称压力
常规产品型号
JB/T74
~90

GB/T9112
~9124

HG20592
~20614
PN1.0MPa
H76H-10C
H76W-10P
H76W-10P8
H76W-10P3
H76W-10R
H76W-10R8
H76W-10R3
PN1.6MPa
H76H-16C
H76W-16P
H76W-16P8
H76W-16P3
H76W-16R
H76W-16R8
H76W-16R3
PN2.5MPa
H76H-25
H76W-25P
H76W-25P8
H76W-25P3
H76W-25R
H76W-25R8
H76W-25R3
PN4.0MPa
H76H-40
H76W-40P
H76W-40P8
H76W-40P3
H76W-40R
H76W-40R8
H76W-40R3
PN6.3MPa
H76H-63
H76W-63P
H76W-63P8
H76W-63P3
H76W-63R
H76W-63R8
H76W-63R3
PN10.0MPa
H76H-100
H76W-100P
H76W-100P8
H76W-100P3
H76W-100R
H76W-100R8
H76W-100R3
PN16.0MPa
H76H-160
H76W-160P
H76W-160P8
H76W-160P3
H76W-160R
H76W-160R8
H76W-160R3
PN20.0MPa
H76H-200
H76W-200P
H76W-200P8
H76W-200P3
H76W-200R
H76W-200R8
H76W-200R3
PN25.0MPa
H76H-250
H76W-250P
H76W-250P8
H76W-250P3
H76W-250R
H76W-250R8
H76W-250R3
GB/T9112
~9124

HG20615
~20635

SH 3406
PN2.0MPa
H76H-20C
-
H76W-20P8
H76W-20P3
-
H76W-20R8
H76W-20R3
PN5.0MPa
H76H-50
-
H76W-50P8
H76W-50P3
-
H76W-50R8
H76W-50R3
PN11.0MPa
H76H-110
-
H76W-110P8
H76W-110P3
-
H76W-110R8
H76W-110R3
PN15.0MPa
H76H-150
-
H76W-150P8
H76W-150P3
-
H76W-150R8
H76W-150R3
PN26.0MPa
H76H-260
-
H76W-260P8
H76W-260P3
-
H76W-260R8
H76W-260R3
PN42.0MPa
H76H-420
-
H76W-420P8
H76W-420P3
-
H76W-420R8
H76W-420R3
ANSI
B 16.5
Class150
H76H-A1C
-
H76W-A1P8
H76W-A1P3
-
H76W-A1R8
H76W-A1R3
Class300
H76H-A3
-
H76W-A3P8
H76W-A3P3
-
H76W-A3R8
H76W-A3R3
Class600
H76H-A6
-
H76W-A6P8
H76W-A6P3
-
H76W-A6R8
H76W-A6R3
Class900
H76H-A9
-
H76W-A9P8
H76W-A9P3
-
H76W-A9R8
H76W-A9R3
Class1500
H76H-A15
-
H76W-A15P8
H76W-A15P3
-
H76W-A15R8
H76W-A15R3
Class2500
H76H-A25
-
H76W-A25P8
H76W-A25P3
-
H76W-A25R8
H76W-A25R3
主要
零件
材料
阀 体
WCB(A105)
ZG1Cr18Ni9Ti
CF8(304)
CF8(304L)
ZG1Cr18Ni12Mo2Ti
CF8M(316)
CF3M(316L)
阀 瓣
CF8
CF8
CF8
CF3
CF8M
CF8M
CF3M
阀 轴
2Cr13
1Cr18Ni9Ti
0Cr18Ni9
00Cr19Ni10
1Cr18Ni12Mo2Ti
0Cr17Ni12Mo2
00Cr17Ni14Mo2
弹 簧
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9
00Cr19Ni10
0Cr17Ni12Mo2
0Cr17Ni12Mo2
00Cr17Ni14Mo2
适用

工况
适用介质
水、
蒸汽、
油品等
硝酸等腐蚀性介质
强氧化性
介质
醋酸等腐蚀性介质
尿素等
腐蚀性介质
适用温度(℃)
-29~425
-196~540
-196~425
-196~540
-196~455

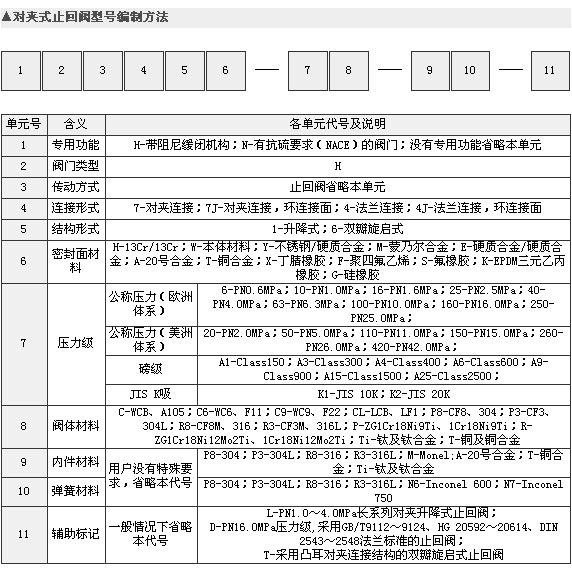

注:本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况,其他要求及其型号编制参见对夹式止回阀型号编制方法。

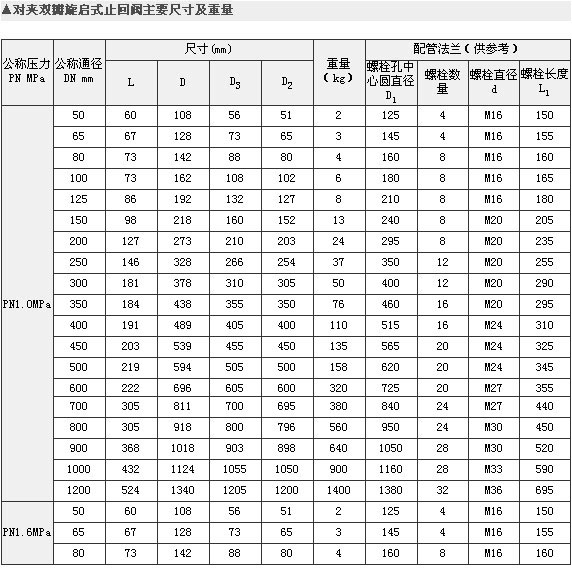

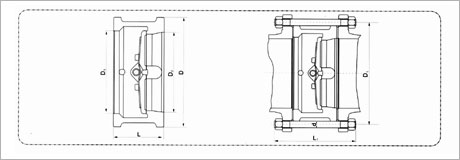

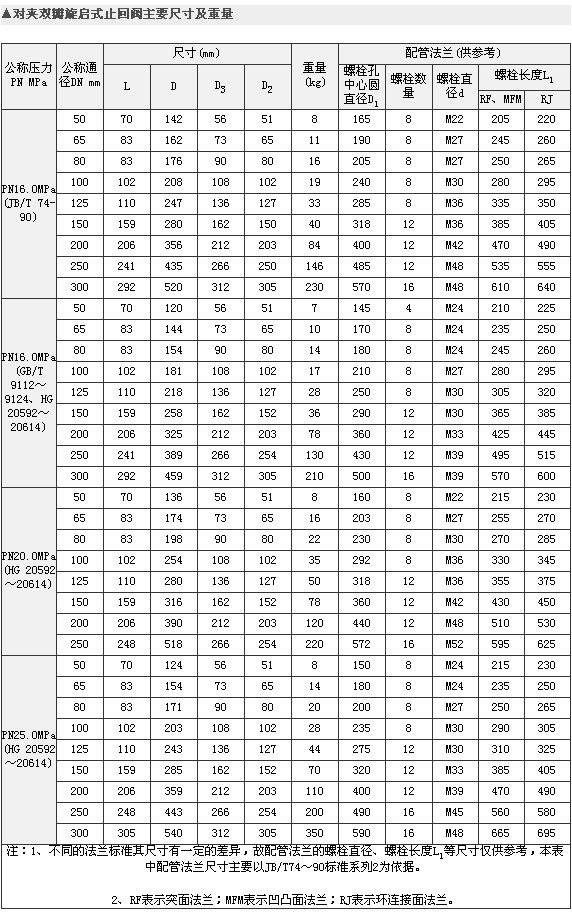

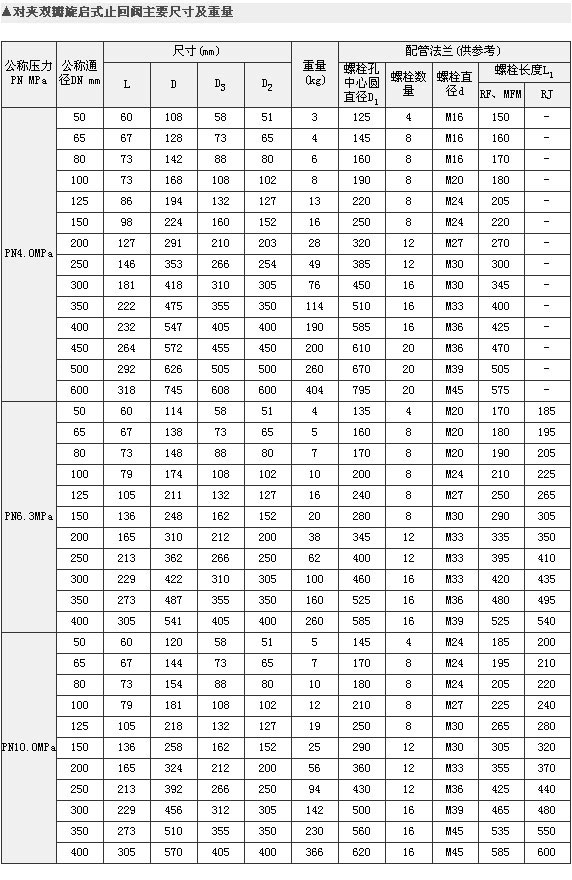

▲ 对夹双瓣旋启式止回阀主要尺寸及重量
压力级
口径
尺寸(mm)
重量(kg)

配管法兰(供参考)

NPS
DN
L
D
D3
D2
螺栓孔中
心圆直径 D1
螺栓数量
螺栓直径d
螺栓长度 L1
in
mm
RF
RJ
Class 150
PN2.0MPa
2
50
60
103
56
51
2
120.5
4
5/8
M16
140
155
21/2
65
67
122
73
65
3
139.5
4
5/8
M16
150
165
3
80
73
135
88
80
4
152.5
4
5/8
M16
160
175
4
100
73
173
108
102
6
190.5
8
5/8
M16
170
185
5
125
86
195
132
127
8
216.0
8
3/4
M20
190
205
6
150
98
220
160
152
13
241.5
8
3/4
M20
205
220
8
200
127
277
210
203
25
298.5
8
3/4
M20
240
255
10
250
146
337
266
254
39
362.0
12
7/8
M24
270
285
12
300
181
407
310
305
54
432.0
12
7/8
M24
310
325
14
350
184
448
355
350
80
476.0
12
1
M27
325
340
16
400
191
512
405
400
117
540.0
16
1
M27
340
355
18
450
203
547
455
450
138
578.0
16
11/8
M30
365
380
20
500
219
604
505
500
163
635.0
20
11/8
M30
385
400
24
600
222
715
605
600
331
749.5
20
11/4
M33
405
420
28
700
305
773
700
700
380
795.5
40
3/4
M20
455
-
30
750
305
824
750
746
425
846.0
44
3/4
M20
455
-
32
800
305
878
800
796
560
900.0
48
3/4
M20
460
-
36
900
368
983
910
898
640
1009.5
44
7/8
M24
540
-
42
1050
432
1142
1055
1050
960
1171.5
48
1
M27
625
-
48
1200
524
1302
1205
1200
1400
1335.0
44
11/8
M30
740
-
Class 300
PN5.0MPa
2
50
60
110
58
51
3
127.0
8
5/8
M16
155
175
21/2
65
67
128
73
65
4
149.0
8
3/4
M20
175
195
3
80
73
147
88
80
6
168.5
8
3/4
M20
190
210
4
100
73
179
108
102
8
200.0
8
3/4
M20
195
215
5
125
86
214
132
127
15
235.0
8
3/4
M20
215
235
6
150
98
249
160
152
18
270.0
12
3/4
M20
230
250
8
200
127
305
210
203
31
330.0
12
7/8
M24
280
300
10
250
146
359
266
254
51
387.5
16
1
M27
315
335
12
300
181
420
310
305
77
451.0
16
11/8
M30
365
385
14
350
222
483
355
350
117
514.5
20
11/8
M30
410
430
16
400
232
537
405
400
190
571.5
20
11/4
M33
435
455
18
450
264
594
455
450
200
628.5
24
11/4
M33
475
535
20
500
292
652
505
500
265
686.0
24
11/4
M33
510
585
24
600
318
772
608
600
410
813.0
24
11/2
M39
560
-
30
750
368
882
740
735
660
921.0
36
13/8
M36
650
-
36
900
483
1044
880
873
1020
1089.0
32
15/8
M42
800
-
42
1050
568
1196
1045
1035
1540
1244.5
36
13/4
M45
920
-
48
1200
629
1365
1190
1179
2260
1416.0
40
17/8
M48
1010
-
压力级
口径
尺寸(mm)
重量(kg)

配管法兰(供参考)

NPS
DN
L
D
D3
D2
螺栓孔中心圆直径 D1
螺栓数量
螺栓直径d
螺栓长度 L1
in
mm
Class2500
PN42.0MPa
2
50
70
143
48
42
10
171.5
8
1
M27
255
260
21/2
65
83
166
58
52
18
197.0
8
11/8
M30
290
305
3
80
86
194
68
62
26
228.5
8
11/4
M33
320
330
4
100
105
232
94
88
40
273.0
8
11/2
M39
370
380
5
125
110
277
106
100
59
324.0
8
13/4
M45
420
435
6
150
159
315
162
150
90
368.5
8
2
M52
515
530
8
200
206
385
186
180
150
438.0
12
2
M52
600
620
10
250
254
474
232
225
240
539.5
12
21/2
M64
750
775
12
300
305
547
272
266
440
619.0
12
23/4
M70
855
885









Home      |     About Us    |    Products    |    News&event     |     Certificates    |     Workshop     |     Equipments    |     Order      |      Download     |     Service    |     Contact Us
Copyright @ 2005 Shanghai Nainai Valve Manufactrue Co.,Ltd.    ADD: No.87 Luojing Feiyun Road Baoshan District Shanghai City
Telephone: +86-021-66876198 / 56879782   Sales Tel: +86-021-56874084 / 56871325   Email:nainai@nainaivalve.com
Service Tel: +86-021-56878077 / 56873724      Fax: +86-021-56878087
沪ICP备05060627号

沪公网安备 31011302002698号
